Группа безопасности WATTS SFR 1" (GSM) служит для защиты электроводонагревателей или других
накопительных емкостей мощностью до 18 кВт в бытовых системах ГВС от избыточного давления.
Функции группы безопасности:
Защита бойлера от избыточного давления - предохранительный клапан
Защита питьевого водопровода от обратного тока горячей воды из бойлера - встроенный обратный клапан
Функция запирания питьевого водопровода для проведения работ по ремонту и техобслуживанию бойлера - запорный клапан
Функция дренажа при срабатывании или принудительном открытии предохранительного клапана - сбросный патрубок с подключение 1" НР к дренажной линии

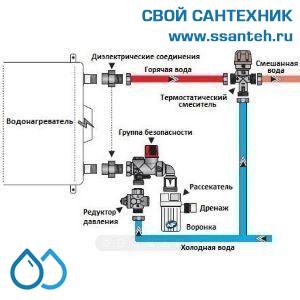

МОНТАЖ
- Убедитесь, что консервирующая мастика полностью удалена с группы безопасности
- Если давление в системе подачи холодной воды превышает 3 бара, установите редуктор давления перед группой безопасности
- Диаметр дренажной линии должен быть не менее 25мм
- Мощность водонагревателя не должна превышать 18кВт
- При монтаже и техобслуживании необходимо выполнять все технические требования страны установки
- Для предотвращения гальванической коррозии рекомендуется установить между группой безопасности и бойлером, а также на выходе горячей воды бойлера диэлектрические соединения.

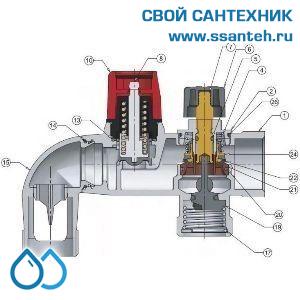

| 1 | Корпус группы безопасности : | латунь стойкая к обесцинкиванию CB752S | |||
| 2 | Корпус запорного клапана : | латунь CW614N | |||
| 4 | Пружина обратного клапана : | нерж. сталь 1.4310 | |||
| 5 | Уплотнение 7,2 х 1,9 : | NBR 70SH | |||
| 6 | Макховик запорного клапана : | пластик РР | |||
| 7 | Шпиндель запорного клапана | латунь CW614N | |||
| 8 | Шток предохранительного клапана : | PA 6.6 | |||
| 10 | Рукоятка предохранительного клапана : | PA 6 | |||
| 13 | Мембрана предохранительного клапана : | EPDM | |||
| 14 | Уплотнение 25,12 х 1,78 : | NBR | |||
| 15 | Cбросной патрубок : | латунь CB753S | |||
| 17 | Пружина : | нерж. сталь 1.4310 | |||
| 19 | Обратный клапан : | PA 6.6 | |||
| 20 | Уплотнение 23,52 х 1,78 : | NBR | |||
| 21 | Cедло обратного клапана : | полисифон | |||
| 22 | Уплотнение обратного клапана : | EPDM | |||
| 24 | Корпус обратного клапана | латунь CW614N | |||

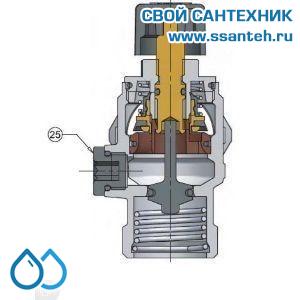

| 25 | Заглушка : | РА | |||
| 26 | Уплотнение 26,7 х 1,78 : | NBR 70SH |

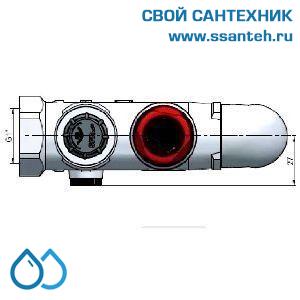

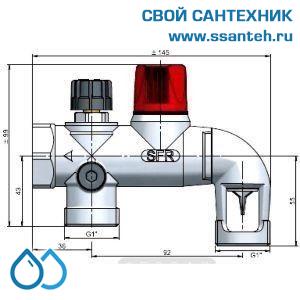

| Модель | Артикул | Подключение | Подключение | Сбросное | Масса, кг | ||||||
| к холодной воде | к бойлеру | отверстие | |||||||||
| SFR | 10004624 | 1" НР | 1" ВР | 1" НР | 0,752 |
Макс. рабочая температура : 120 °С
Pср. клапана : 7 бар
Макс. рабочее давление : 10 бар
Мощность бойлера : до 18 кВт
