Регулятор тяги устанавливаются на твердотопливных котлах. Он регулирует доступ воздуха в камеру сгорания и, соответственно, температуру воды в подающем трубопроводе путем открытия или закрытия воздушной заслонки камеры сгорания.
Изменение температуры воды в котле вызывает расширение или сжатие рабочего вещества в термоэлементе. Изменение объема рабочего вещества передается на рычаг, поднимающий или опускающий заслонку.

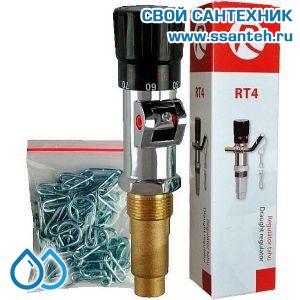

Комплект поставки
- корпус регулятора
- рычаг
- цепь
Технические данные
Корпус и погружная гильза из никелированной латуни MS 58, съемная погружная гильза позволяет заменить регулятор не опорожняя систему, два реверсивно функционирующих термоэлемента, рукоятка из ударопрочной пластмассы, рычаг и цепь из стали, пружина из нержавеющей никель-хромовой стали.
Инструкция по монтажу

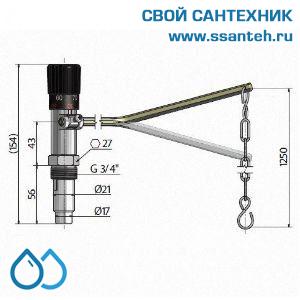

Регулятор тяги может быть смонтирован на котле вертикально или горизонтально. При горизонтальной установке фиксирующий винт должен находиться сверху и температура считывается по красной шкале на рукоятке. При вертикальной установке винт должен находиться сзади, смотря на фронтальную поверхность котла, а температура считывается по желтой шкале. Для экономии упаковки регулятор тяги поставляется со снятым рычагом (монтажное отверстие рычага заблокировано пластиковым стопором). После установки регулятора на котле (установка при помощи шестигранника на корпусе), удалите, ослабив винт, пластиковый стопор и вставьте рычаг в установочное отверстие таким образом, чтобы отверстия для цепи на рычаге и на воздушной заслонке котла находились на вертикальной линии относительно друг друга. Зафиксируйте рычаг при помощи винта. Проследите за тем, чтобы винт был затянут на плоской поверхности рычага. Закрепите один конец цепи на рычаге, оставив второй конец цепи свободно висящим. Его следует прикрепить к заслонке только при настройке регулятора.
Паспорт Regulus RT-4
