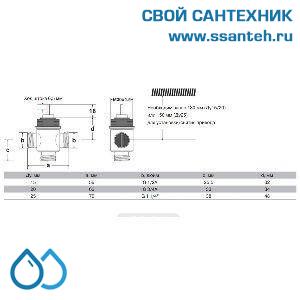

Клапан трехходовой регулирующий VSMF-325-6,3P Honeywell

с наружной резьбой с плоским уплотнением. Для систем с высоким перепадом давления.

ПРИМЕНЕНИЕ


Клапаны трехходовые VSMF-3 Honeywell используются совместно с небольшими электрическими приводами Honeywell и термоэлектрическими приводами Honeywell для регулирования, подачи горячей и/или охлажденной воды для блоков вентиляторов, для небольших подогревателей / вторичных охладителей в электрических / электронных системах регулирования температуры.


СОВМЕСТИМЫЕ МАЛЫЕ ЭЛЕКТРОПРИВОДЫ HONEYWELL

Электротермические приводы Smart-T Honeywell, On/Off и ШИМ, 90Нм, ход штока 6,5 мм

Модель	Напряжение/ Мощность Vac ; VA	Положение штока при обесточивении	Концевой выключатель	Пусковой ток, А	Длина кабеля, м	Рабочий цикл, мин.
MT8-024-NC	24; 3	выдвигается	-	0.2	1	6.0
MT8-024-NO	24; 3	втягивается	-	0.2	1	6.0
MT8-024-NC-2,5M	24; 2	выдвигается	-	0.2	2.5	6.0
MT8-024-NO-2,5M	24; 2	втягивается	1	0.2	2.5	6.0
MT8-024S-NC	24; 3	выдвигается	1	0.2	1	6.0
MT8-024S-NO	24; 3	втягивается	-	0.2	1	6.0
MT8-230-NC	230; 3	выдвигается	-	0.4	1	6.5
MT8-230-NO	230; 3	втягивается	-	0.4	1	6.5
MT8-230-NC-2,5M	230; 2	выдвигается	-	0.4	2.5	6.5
MT8-230-NO-2,5M	230; 2	втягивается	-	0.4	2.5	6.5
MT8-230S-NC	230; 3	выдвигается	1	0.4	1	6.5
MT8-230S-NO	230; 3	втягивается	1	0.4	1	6.5

Электроприводы Honeywell, 3-pt., 6,5 мм, 180 Нм, 2,5 мин

Модель	Усилие,Н	Напряжение/Мощность Vac; VA	Ручное управление	Концевой выключатель
M7410C1007	180	24 ; 0.7	-	-
M6410C2023	180	24 ; 0.7		-
M6410C4029	180	24 ; 0.7		2
M6410L2023	180	230; 0.7		-
M6410L4029	180	230; 0.7		2

Электроприводы Honeywell, 3-pt., 6,5 мм, 300 Нм, 2,5 мин

Модель	Усилие,Н	Напряжение/Мощность Vac; VA	Ручное управление	Концевой выключатель
M7410C1015	300	24 ; 0.7	-	-
M6410C2031	300	24 ; 0.7		-
M6410C4037	300	24 ; 0.7		2
M6410L2031	300	230; 0.7		-
M6410L4037	300	230; 0.7		2

Электроприводы Honeywell, 3-pt., 6,5 мм, 400 Нм, 1,0 мин

Модель	Напряжение питанияVac;VA	Положение штока при обесточивении	Возвратная пружина
ML6435B1008	24; 10	втягивается
ML6435B1016	230; 10	втягивается

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 180 Нм, 2,5 мин

Модель	Усилие, Н	Ручное управление	Концевой выключатель
M7410E1002	180	-	-
M7410E2026	180		-
M7410E4022	180		2

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 300 Нм, 2,5 мин

Модель	Усилие, Н	Ручное управление	Концевой выключатель
M7410E1028	300	-	-
M7410E2034	300		-
M7410E4030	300		2

Электроприводы Honeywell, 0/2…10V=, 6,5 мм, 400 Нм

Модель	Напряжение питания Vac; VA	Положение штока при обесточивении	Ручное управление	Продолжительность цикла, сек.	Возвратная пружина
ML7430E1005	24; 5	-		15	-
ML7435E1004	24; 10	втягивается	-	60

ПРОГРАММА ПОДБОРА КЛАПАНОВ И ЭЛЕКТРОПРИВОДОВ HONEYWELL


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Другие трехходовые клапаны VSMF-3 Honeywell, ход штока 6,5 мм

Модель	Ду, мм	kvs		Макс. перепад давления, кПа		Встроенный крепеж для приводов типа MT4	Тип клапана
		A-AB	B-AB	с приводом 90Н	с приводом 180Н
VSMF-315-0.25	15	0.25	0.16	600	600	—	смесительный
VSMF-315-0.4	15	0.40	0.25	600	600	—	смесительный
VSMF-315-0.63	15	0.63	0.40	600	600	—	смесительный
VSMF-315-1.0	15	1.0	0.63	600	600	—	смесительный
VSMF-315-2.5	15	2.5	1.6	100	100	—	смесительный
VSMF-320-2.5E	20	2.5	1.6	-	250	—	смесительный
VSMF-320-4.0E¹	20	4.0	2.5	-	250	—	смесительный
VSMF-325-6.3P	25	6.3	4.0	250	250	—	смесительный

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- При установке трехходового клапана VSMF-3 Honeywell необходимо позаботиться о том, чтобы направление потока соответствовало стрелке на корпусе клапана. Нельзя устанавливать клапан таким образом, чтобы шток был направлен вниз. Регулировочная крышка должна быть снята с клапана только перед установкой привода на клапан.
- Клапан должен быть установлен с минимальным возможным напряжением с крутящим моментом затяжки 25-30 Нм.
- В трехходовом клапане встроенная возвратная пружина используется для закрытия канала А-АВ
- Небольшие электрические приводы или термоэлектрические приводы Honeywell обеспечивают автоматическое управление штоком клапана, направленным на открытие или перекрытие потока.
- Для установки совместимых электроприводов Honeywell на клапан не требуется дополнительных соединителей или переходников, а также специального инструмента.
- Все типы клапанов предпочтительно должны быть установлены на обратной трубе. Если перепад давления на клапане превышает 60kPa, необходимо обратить внимание на возможность образования шума.


ОСОБЕННОСТИ

- Регулировочная крышка для ручного регулирования
- Плоские поверхности на корпусе под монтажные инструменты
- Соединения с плоскими уплотнениями стандартных размеров


ПРИНАДЛЕЖНОСТИ

ACS-25T Honeywell|Фитинг с наружной резьбой с накидной гайкой и штуцером для быстрого присоединения клапана к трубам.
